Civil 3D: Unterquerungen in Druckleitungen planen

Um im Fall von querenden Objekten (z.B. Gewässer, Straßen oder Leitungen) in einer Druckleitung eine Unterquerung zu planen, können Sie die Überschreibungen in den Kanalsystem-Längsschnitteinstellungen nutzen.

Konstruieren Sie im Höhenplan den Verlauf der Unterquerung mit einer Gradiente. Am besten schließen Sie dabei mit dem Objektfang an den Längsschnitt an, der an der Oberseite der Druckleitung verläuft.

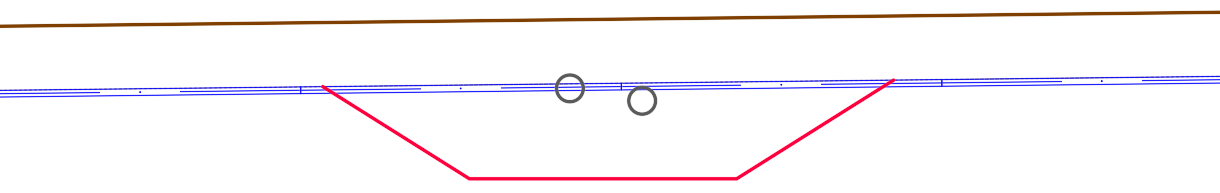

Höhenplan in Civil 3D mit Druckleitung und querenden Objekten sowie konstruierter Gradiente für die Unterquerung

Anschließend markieren Sie die Druckleitung und rufen über die objektabhängige Registerkarte der Druckleitung in der Gruppe Längsschnitt den Befehl Kanalsystem-Längsschnitt auf.

Objektabhängige Registerkarte der Druckleitung in Civil 3D mit dem Befehl Kanalsystem-Längsschnitt in der Gruppe Längsschnitt

In den Kanalsystem-Längsschnitteinstellungen wechseln Sie auf die Registerkarte Überschreibungen und fügen eine neue Versatzvoreinstellung für einen Stationsbereich hinzu. Anschließend wählen Sie in den Spalten Anfangsstation und Endstation über die entsprechende Schaltfläche den Anfang und das Ende der zuvor konstruierten Gradiente. Alternativ wäre es auch möglich, die Stationen einzugeben. Unter Referenzprofil wählen Sie die Gradiente der Unterquerung und geben bei Entfernung 0 ein, damit die Druckleitung genau unterhalb der Gradiente verläuft. Unter Stil wählen Sie die Versatzart Standardlänge.

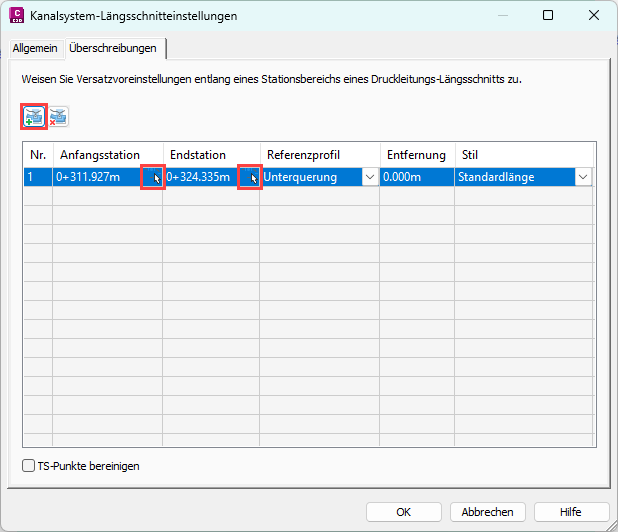

Kanalsystem-Längsschnitteinstellungen in Civil 3D mit Überschreibung für einen Stationsbereich und Referenzprofil

Zum Schluss ergänzen Sie im Längsschnitt noch die vier Krümmer/TS an den Knickpunkten, um die Druckleitung an die Gradiente anzupassen.

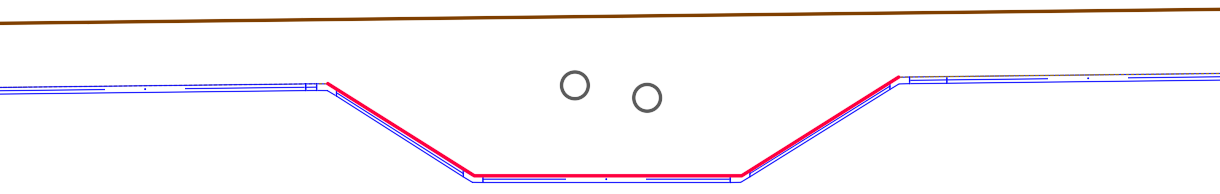

Druckleitung im Längsschnitt mit Längsschnittüberschreibung und vier Krümmern an den Knickpunkten der Unterquerung
