Die Zusatzapplikation Band bearbeiten erlaubt die Darstellung von zusätzlichen Projektinformationen im Band eines Höhenplans. Hierzu wird die grundsätzlich vorhandene Option zur Beschriftung von Querprofilstationen im Band genutzt und werden für die Darstellung neue Stile zur Verfügung gestellt. Über die Zusatzapplikation werden zunächst den Querprofilstationen erweiterte Eigenschaften zugewiesen, um diese dann im Band einzutragen.
Im ersten Schritt wird zunächst einen Querprofilliniengruppe erstellt. Sollen unterschiedliche Themen im Band abgebildet werden, so ist sind mehrere Querprofilliniengruppen erforderlich.

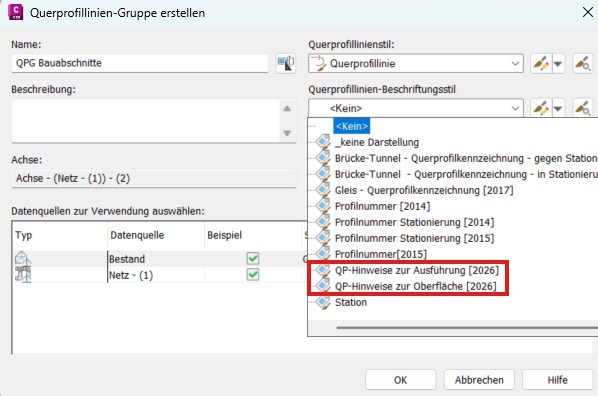

Für die Beschriftung der Querprofillinien dieser Gruppe werden zwei Beschriftungsstile bereitgestellt, die wie gewohnt individuell anpassbar sind:
Hinweis: Im Querprofillinien-Beschriftungsstil QP-Hinweise zur Ausführung [2026] hat sich ein Fehler eingeschlichen. Dort ist der Komponente Eigenschaft der falsche Eigenschaftssatz zugewiesen.

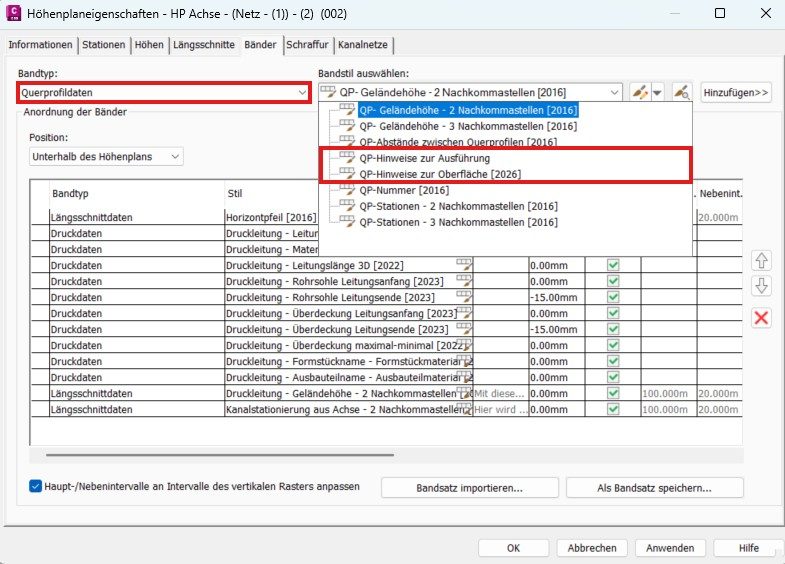

Im zweiten Schritt wird dem entsprechenden Höhenplan ein neues Band vom Bandtyp Querprofildaten hinzugefügt. Auch hier stehen zwei neue Bandstile zur Auswahl.

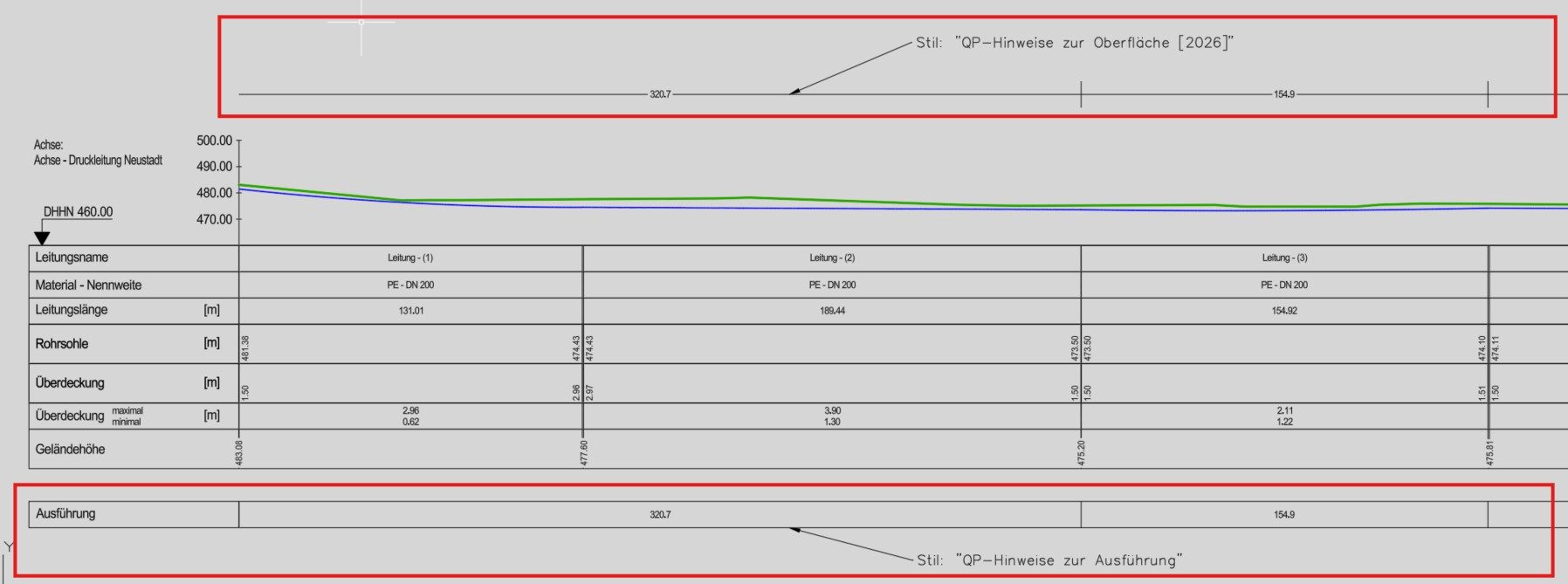

Der Stil QP-Hinweise zur Ausführung (fehlt hier der übliche Zusatz [2026]) erzeugt keinen Bandkopf und ist für die Eintragungen oberhalb der Höhenpläne vorgesehen. Der Stil QP-Hinweise zur Oberfläche [2026] erzeugt einen Bandkopf und ist für die Eintragungen unterhalb der Höhenpläne vorgesehen.

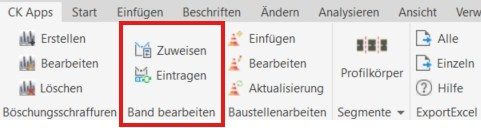

Im dritten Schritt kommt die neue Zusatzapplikation zum Einsatz. Diese befindet sich in der Multifunktionsleiste auf der Registerkarte CK Apps.

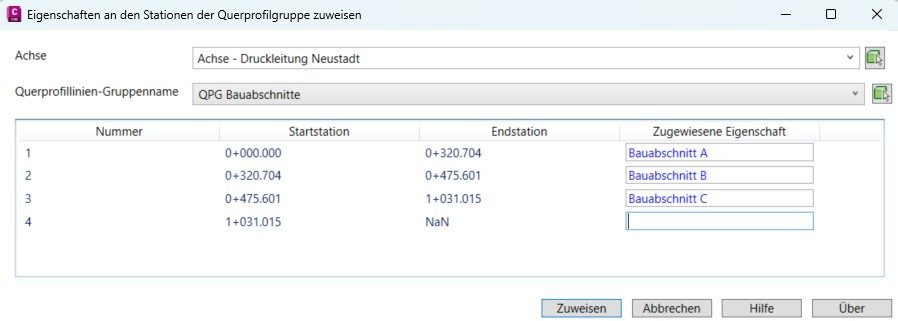

Mit der Funktion Zuweisen werden dialoggesteuert die zugewiesenen Eigenschaften der jeweiligen Querprofilliniengruppe eingetragen und zugewiesen.

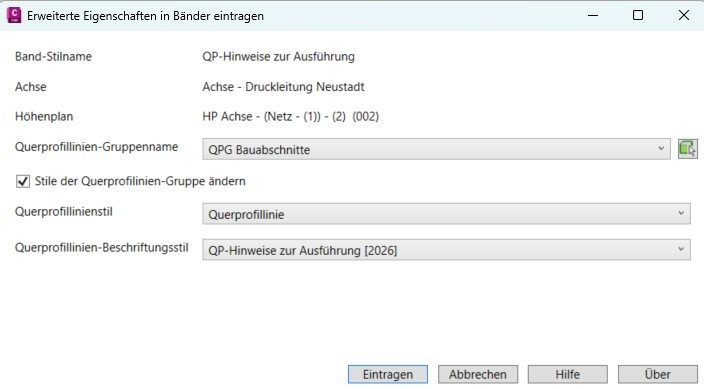

Die Funktion Eintragen erwartet zunächst einen Klick im Höhenplan im betreffenden Band auf einen Abstandswert. Im folgenden Dialog wird die Querprofillinien-Gruppe ausgewählt, welche die gewünschten zugewiesenen Eigenschaften enthält. Wenn die Option Stile der Querprofillinien-Gruppe ändern aktiviert wird, dann können Querprofillinienstil und Querprofillinien-Beschriftungsstil angepasst werden.

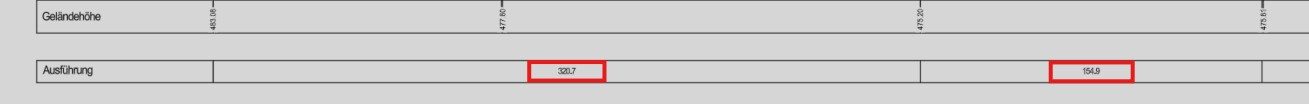

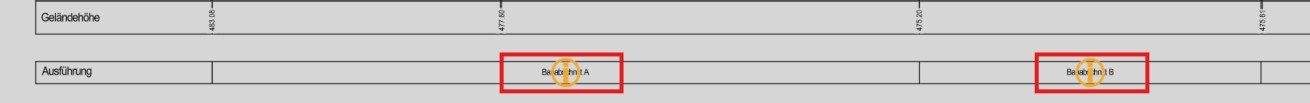

Nach dem Schließen des Dialogs werden die in den Bändern vorhandenen Abstandswerte zwischen den Querprofillinien mit den erweiterten Eigenschaften aus der Querprofillinien-Gruppe überschrieben.

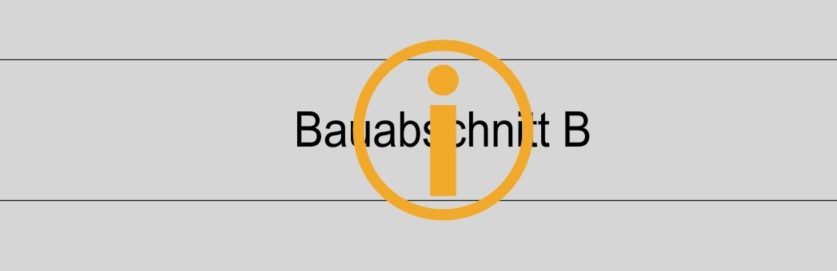

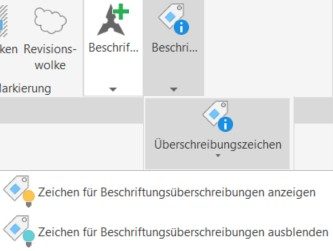

Diese überschriebenen Werte werden standardmäßig gekennzeichnet. Diese Kennzeichnungen können über die Registerkarte Beschriften in der Multifunktionsleiste ein- und ausgeblendet werden.
